數控木工帶鋸是木工機械行業內使用非常普遍的一種機械，從數控木工大帶鋸到數控木工再剖帶鋸機，最后是細木工帶鋸，都在木工機械行業內占據著非常重要的地位。目前沒有完全實現數控自動化的設備就是細木工電鋸機，現在在咱們國內市場上自動化程度最高的應該算是數控木工再剖帶鋸機。今天華洲小編就講一下數控再剖帶鋸的組成部分。

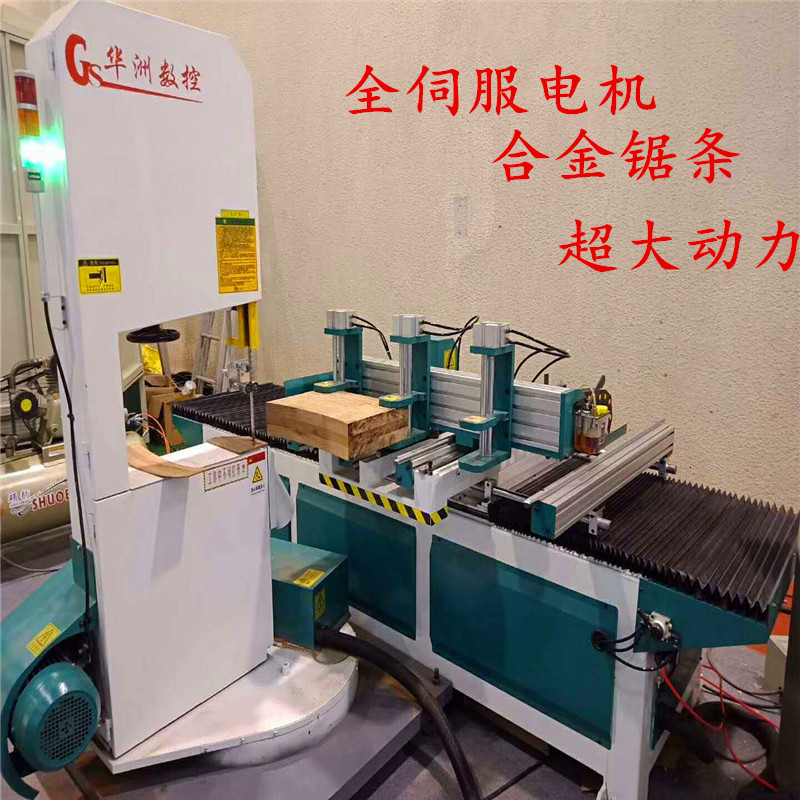

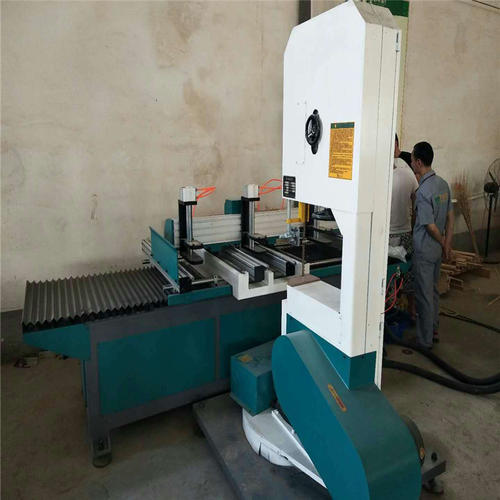

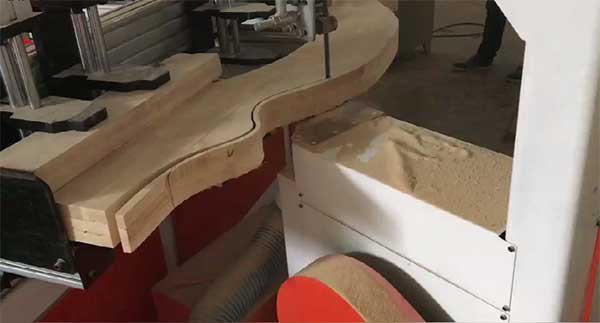

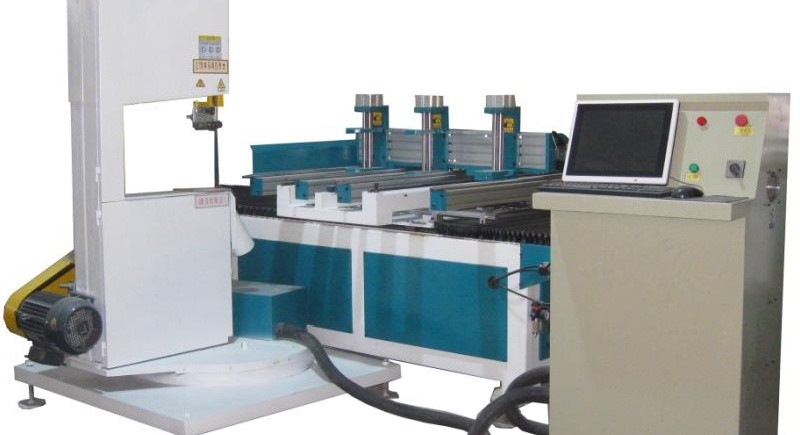

數控木工帶鋸?fù)庥^上來觀看可以分成兩部分，鋸頭和上料平臺。機械在工作的過程中上料平臺負責運動木料，運動方向?yàn)榍昂筮\(yùn)動和左右運動。數控木工再剖帶鋸機的主要功能就是切割彎料，靠的是鋸頭的扭動來制作各種彎料。

數控木工帶鋸機的鋸頭分為三部分，一部分是鋸頭，一個完整的細木工帶鋸鋸頭，包括其中的電機部分。一部分是軸承，軸承就不用多說了就是負責鋸頭的扭動的部分，這個軸承是整個機械里面最大的一個軸承，它是由精鋼鑄造做成，關系整個機械的運作順滑，最后一部分就是機械的底座了。鋸頭底座是很重要的一部分。機械的底座穩定能保證機械工作的安全性。根據各家數控帶鋸設計的不同底座的設計也是用一定的區別，但是底座的功能主要功能就是保證機械的穩定。

說完了機械的鋸頭就是機械的送料平臺了，數控木工帶鋸的送料平的組成是非常復雜的一部分。沒法一一介紹，就說一些主要部分。上料平臺也可以分成三大部分，一部分是X軸運動方向的平臺，一部分是Y軸運動方向，最后一部分就是機械的固定平臺。

一部分是機械X軸方向的運動平面，這個方向的運動平臺承載了大部分零部件，就像是氣缸了，壓料夾具了，上料平臺等一些小的配件。Y軸的運動方向的和X軸運動方向的是做在一起的，Y軸的運動方向做為一個是承上啟下的功能，大部分的滑塊，導軌，都被設計安裝在這一個運動平臺上。最后一部分是平臺的固定部分，顧名思義固定架就是固定機械保持機械安全平穩運行的部分。這部分主要的控制器，潤滑系統，硬性限位，軟性限位，動力電機，以及導軌都被固定在這一部分。
